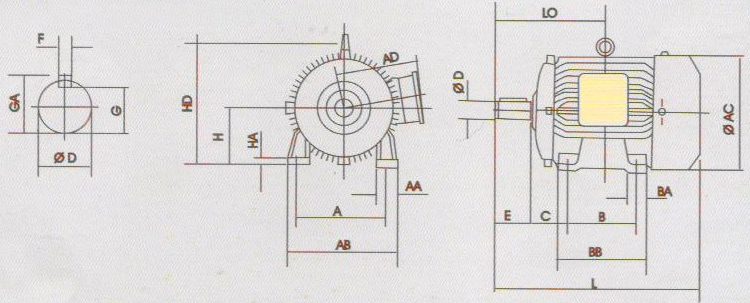

B3 Foot Mount Motor

Fr. Size A B C H K L AA AB BB BA AC HA HD LO AD D E F GA G Tolerance Of
D F H
63 100 80 40 63 7 210 35 125 106 28 115 10 - - 95 11 23 4 12.5 8.5 +0.008
-0.003
(j6)		 +0.000
-0.030
(h9)		 +0.0
-0.5
71 112 90 45 71 7 240 35 140 112 35 140 10 - - 105 14 30 5 16 11
80 125 100 50 80 10 277 38 160 130 40 162 13 - - 128 19 40 6 21.5 15.5 +0.009
-0.004
(j6)
90S 140 100 56 90 10 312 37 175 132 45 173 14 - - 135 24 50 8 27 20 +0.000
-0.036
(h9)
90L 140 125 56 90 10 337 37 175 157 45 173 14 - - 135 24 50 8 27 20
100L 160 140 63 100 12 370 42 200 170 50 195 14 245 193 165 28 60 8 31 24
112M 190 140 70 112 12 397 50 225 175 57 226 14 285 200 178 28 60 8 31 24
132S 216 140 89 132 12 488 55 258 241 60 260 18 320 258 198 38 80 10 41 33 +0.018
+0.002
(k6)
132M 216 178 89 132 12 488 55 258 214 60 260 18 320 258 198 38 80 10 41 33 +0.000
-0.043
(h9)
160M 254 210 108 160 15 580 72 320 260 78 310 25 390 323 240 42 110 12 45 37
160L 254 254 108 160 15 624 72 320 304 78 310 25 390 345 240 42 110 12 45 37
